Zone vue

Une zone vue définit une projection, une échelle, un cadre (ou « contour de clipping ») et un ensemble de paramètres d'affichage, elle est forcément placée dans une mise en plan . C'est en quelque sorte « une fenêtre dans une fenêtre », une vue 3D de l'assemblage plongée dans la feuille 2D de la mise en plan.

Dans une zone vue sont visibles par défaut les pièces (objet) ou assemblages liés à la mise en plan.

A l'intérieur d'une zone vue, il est possible d'ajouter de l'« habillage » (cotation, segment, texte, toutes les entités 2D).

Pour créer une nouvelle zone vue dans une mise en plan. Utiliser la fonction zone vue (1425) ou utiliser la touche SELECT sur le contour de clipping d'une zone vue existante, puis en choisissant l'un des bords d'une zone vue existante on obtient la vue associée au bord choisi par rabattement.

Les paramètres de la première zone vue seront copiés dans la nouvelle zone vue.

Si on choisit un des coins de la zone vue, on obtient la vue isométrique correspondante.

Il est possible de créer une zone vue à partir d'une fenêtre 3D avec la pièce dans la projection désirée.

Puis au moment du choix de l'origine, faire un cadre autour de la zone désirée dans la fenêtre 3D, la zone vue est alors générée avec la même projection que dans la fenêtre 3D voulue, et l'affichage correspondant. Un curseur permet de la placer dans la mise en plan courante, et de modifier son échelle.

L'habillage des zones vue (ajout des cotes ou autres entités 2D) peut être effectué directement en mode Mise en plan, avec toutes les feuilles et les zones vue de la même mise en plan toujours visibles, ou en mode édition permanente de zone vue, et dans ce cas seule la zone vue courante est visible.

Les paramètres d'affichage, d'impression et autres sont modifiables en faisant MODIF avec la souris à l'intérieur du cadre (ou contour de clipping) de la zone vue (mais pas sur une entité !) Voir Paramètres de zone vue.

La taille et la forme du cadre (ou "contour de clipping") peuvent être modifiés. Voir Modification du cadre.

En faisant MODIF sur le label indiquant l'échelle de la zone vue, on peut choisir directement une nouvelle échelle.

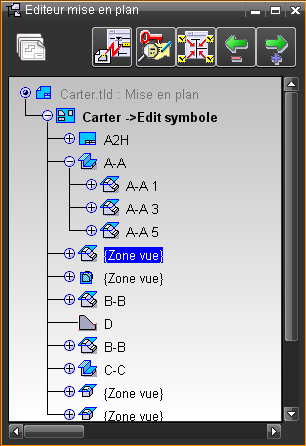

Dans l'Éditeur de dessin, on voit les pièces contenues dans les mises en plan :

•les zones vues (avec l'icone représentant le type de la vue "face","dessus",...), les zones vue multiples, les détails de zone vue .

•les feuilles (avec leurs cartouches) .

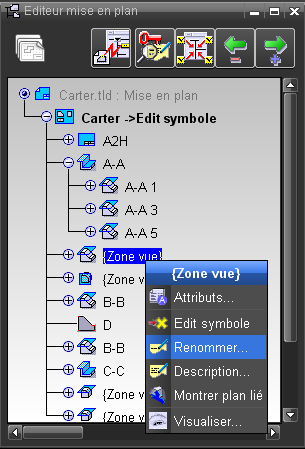

Le menu contextuel permet en particulier de nommer les zones vues.

La fonction "Montrer plan lié" permet de visualiser dans une fenêtre 3D la position du plan de projection et de coupe utilisé pour une zone vue.

S'il n'y a pas de mise en plan en édition, on est en mode dessin. Dans ce cas la fonction "Montrer plan lié" est remplacée par "Activer plan lié". Il est ainsi possible de réactiver dans le modèle 3D un plan utilisé dans une mise en plan pour définir une coupe, par exemple.

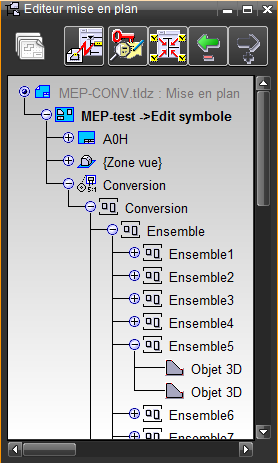

Les zones vue peuvent être converties en 2D avec les fonctions 3D -> 2D (prend seulement les entités 2D), et 3D+2D -> 2D (avec les entités d'habillage).
Ces fonctions génèrent un symbole système d'échelle, contenant une pièce de conversion, contenant autant de pièces qu'il y a de pièces 3D et d'objets visibles dans la zone vue.

La fonction Eléments du menu Mesure mise en plan permet d'obtenir des informations sur les Zones vue (clic sur le contour de clipping ou dans le vide de la vue) : échelle, affichage, vue coupée. Le système indique s'il existe un lien sur une ligne de coupe : « LINK OUI ».
