Création FEM 3D

Création FEM 3D

Eléments fini > Création > Création FEM 3D (2442)

Cette fonction génère un maillage 3d (tétraèdres) sur l'objet sélectionné.

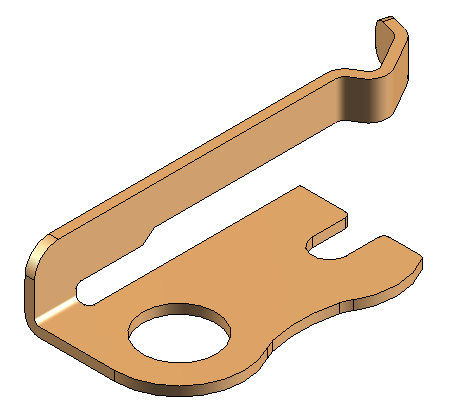

Objet volumique sélectionné

Objet sélectionné converti en tétraèdres (éléments finis 3d)

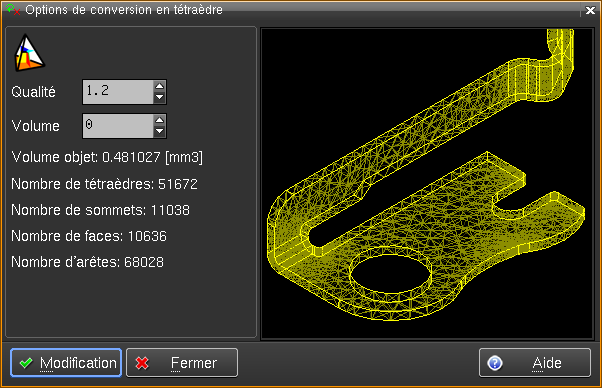

La fonction de création d'un maillage 3d affiche le résultat du maillage et permet de modifier la qualité du maillage et le volume maximum des tétraèdres générés.

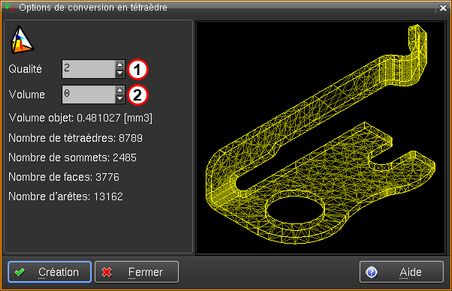

	Qualité	Ce paramètre permet de modifier la qualité des tétraèdres générés. La valeur représente le rapport entre la plus grande arête du tétraèdre et la plus petite. Plus cette valeur est petite meilleur est la qualité des tétraèdres généré. La valeur ne peut pas être plus petite que 1.5.
	Volume	Ce paramètre permet de limiter la taille des tétraèdres générés au volume défini. Si cette valeur est 0, le volume maximum des tétraèdres n'est pas pris en compte.

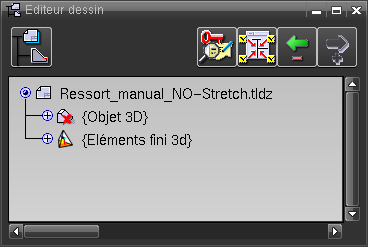

Après la création de la nouvelle entités éléments finis 3d l'objet est automatiquement modifié en pièces invisible.

Modification du maillage

Si l'objet volumique d'origine est toujours présent dans le dessin, la fonction de modification du maillage est affichée dans le menu contextuel de l'entité.
