Volumique > Modification > Dépl face (982)
|
Permet de déplacer une face plane d'un objet, donc de modifier la géométrie de cet objet.
Fonctionnement
Après activation de la fonction, définir la limitation en cliquant sur la face à traiter ; valider la limitation avec Select, la face se déplace alors dynamiquement.
Plusieurs faces peuvent être traitées en même temps, si elles font partie de la même limitation. Le déplacement n'est pas dynamique mais la boîte de dialogue est affichée pour entrer la valeur.
La fonction peut aussi être activée en faisant Modif directement sur la face (ISOLOGIE).
Les autres faces bordant la face en traitement sont prolongées ou raccourcies sans modification de leur angle.
Elles peuvent être courbes si leur génératrice est normale au plan de la face en traitement.
Une modification topologique de l'objet n'est pas acceptée (augmentation ou diminution du nombre d'arêtes et sommets). Le curseur se bloque si la valeur limite est dépassée.
Enter pour bloquer le curseur dynamique, Select pour valider le déplacement.
Pendant le déplacement dynamique, Modif de la souris ouvre une boîte de dialogue qui permet l'entrée d'une valeur numérique, de continuer en déplacement dynamique ou d'accepter les valeurs avec OK.
|
Modif sur une face plane.
|
|

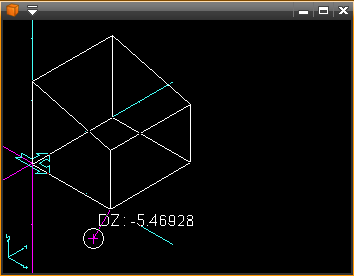

Curseur avec déplacement interactif de la face, et modification des faces adjacentes.
Le curseur s'accroche sur les sommets des autres objets.
|
|

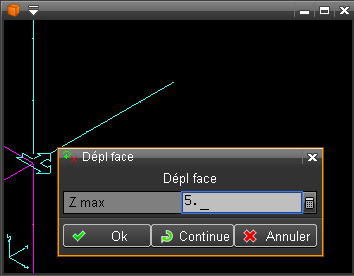

Modif fait apparaître une boîte de dialogue.
Ici on a entré la valeur "5.", soit un déplacement de 5 unités de la face selon sa normale.
(Une valeur positive augmente le volume de l'objet, une valeur négative le diminue).
|
|
Clic sur "OK", l'objet modifié est affiché.
avec la fonction Tire face, on obtiendrait ceci :
|
Traitement des formes
Si une forme se trouve sur la face déplacée, elle suit entièrement le déplacement.
|

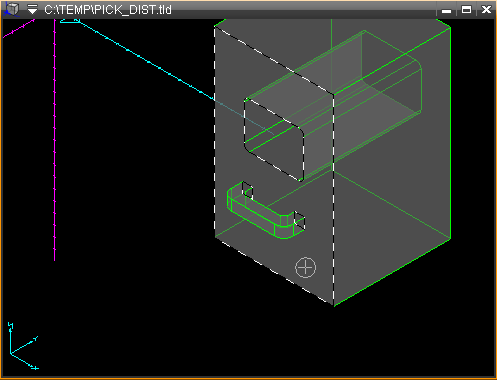

Modif sur une face plane, porteuse d'une forme.
|
|

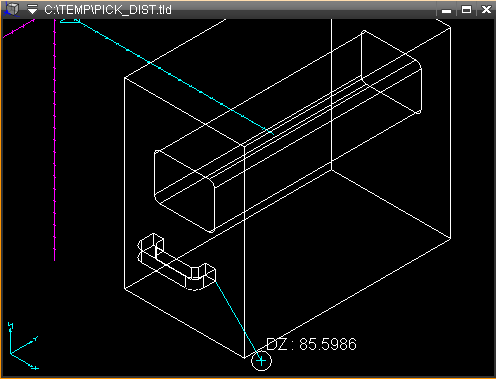

Curseur avec déplacement interactif de la face, et modification des faces adjacentes.
|
|

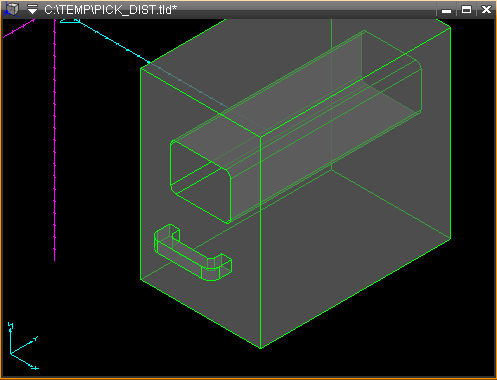

Objet modifié après avoir fait Enter pour figer le curseur, puis Select pour valider.
|
Accrochage sur des objets existants (version 2018)
La valeur du déplacement peut être obtenue des éléments du dessin. Voir Accrochage des élévations .
|

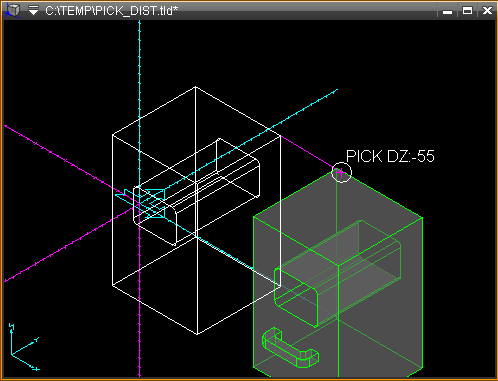

Curseur sur un sommet d'un objet : sa position est prise pour déterminer la « hauteur » du déplacement.
Le texte du curseur est précédé de « PICK ».
|
|
